オートフォーカスボード／ＢＯＸ |
今までの画像処理のノウハウを駆使した他社にないオートフォーカスユニットをご提供致します。
安価で高速・高精度のオートフォーカスを実現できます。
|
 |
概要 |
| |
LA-FOCUSは、装置組込みを前提として開発された高性能コントラスト式オートフォーカス基板です。
従来の輝度情報による処理に加え、色情報を利用した独自アルゴリズムにより、コントラストの低い画像に対してもオートフォーカスを可能にしました。
|
|

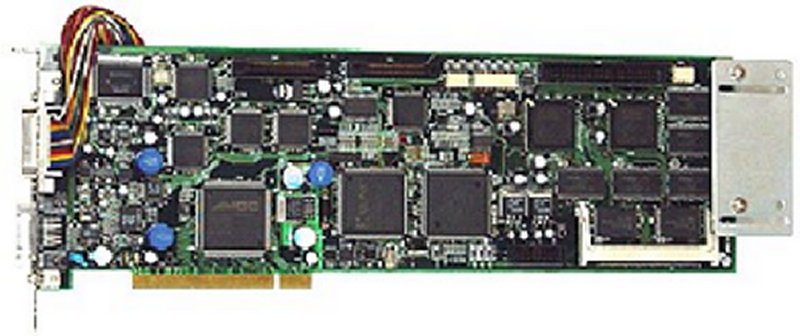

・ボードタイプ |
|
 |
|
|
|

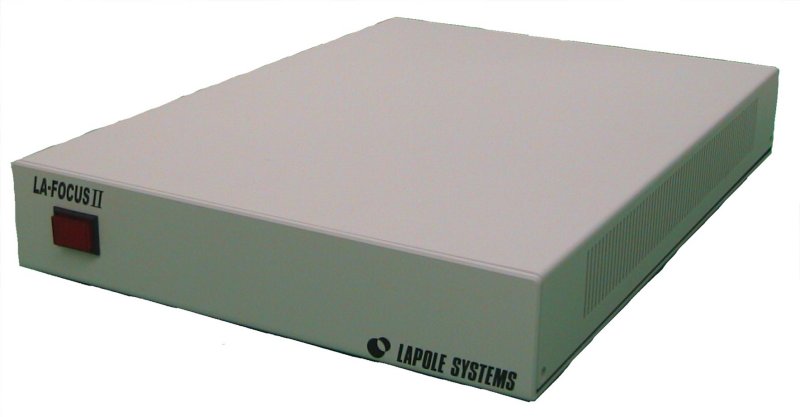

・BOXタイプ |
|
 |
| |
■特徴 |
| |
高速・高精度のオートフォーカスが可能
従来難しかった低コントラストの画像や、被写体深度の浅い画像も、色信号を
利用した独自のアルゴリズム(特許申請中)によってフォーカスが可能に。
また、処理方式・サーチ方式の組み合わせにより、今までのオートフォーカス
システムより高速・高精度なフォーカッシングが可能です。

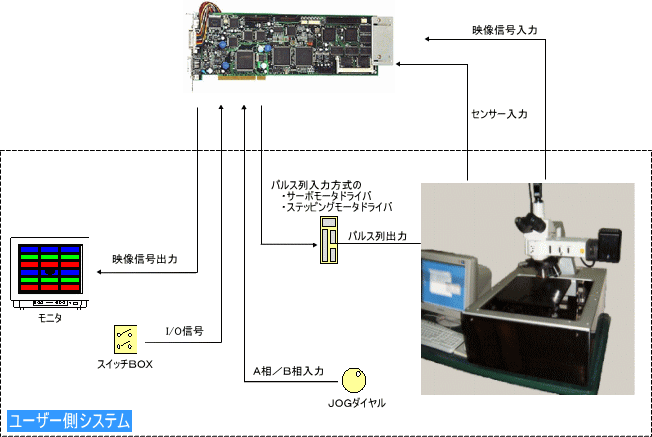

ステッピングモーターから高性能サーボモーターまで幅広い制御が可能
専用ＩＣを搭載したパルス発信機能により、ステッピングモーターから高性能
サーボモーターまで用途に合わせた幅広い制御ができ、基板一枚でフォーカス
部周辺を構成することが可能です。
また新規購入は、弊社製品のみ。お客様の既存システムの大幅な変更もなく
簡単入替えが可能です。
|
|
|
| |
■ボード／ＢＯＸ仕様 |
| |
| 外形寸法 |
ボードタイプ･･･312mm×107mm(PCI Fullサイズ)
BOXタイプ･･･250mm×50mm×350mm |
| ビデオ入出力 |
入力 |
NTSC：1ch
RGB：1ch ※同時使用は不可 |
| 出力 |
NTSC：1ch
RGB：1ch ※同時使用は不可 |
| I/F |
ボードタイプ･･･・PCIバス／RS232C
BOXタイプ･･･RS232C |
| 画像処理部 |
内部グレー処理（入力はカラー信号も可能）
※色信号処理はオプション |
| PG制御機能 |
制御軸数 |
1軸 |
| センサー入力 |
±リミット，ORG |
| 外部エンコーダ入力 |
1ポート(ΦA,ΦB,ΦZ) |
A/D
（オプション） |
分解能 |
12Bit |
| A/D入力CH |
1CH(変換は同時1CH) |
| アナログREF |
±5V×2CH |
| 汎用I/O |
絶縁仕様 |
フォトカプラ絶縁式 |
| 制御電圧 |
+24V |
| 入出力点数 |
入力3点/出力2点 |
|
|
|
|
 サンプル検証や・デモ機のお貸し出しも行なっております。
お気軽にご連絡下さい。 |
|
|
 |
