BGA／CSP外観検査装置 |
既存ラインや省スペースに設置可能。
高速・高精度の外観検査機をご提供致します。
|
 |
概要 |
| |

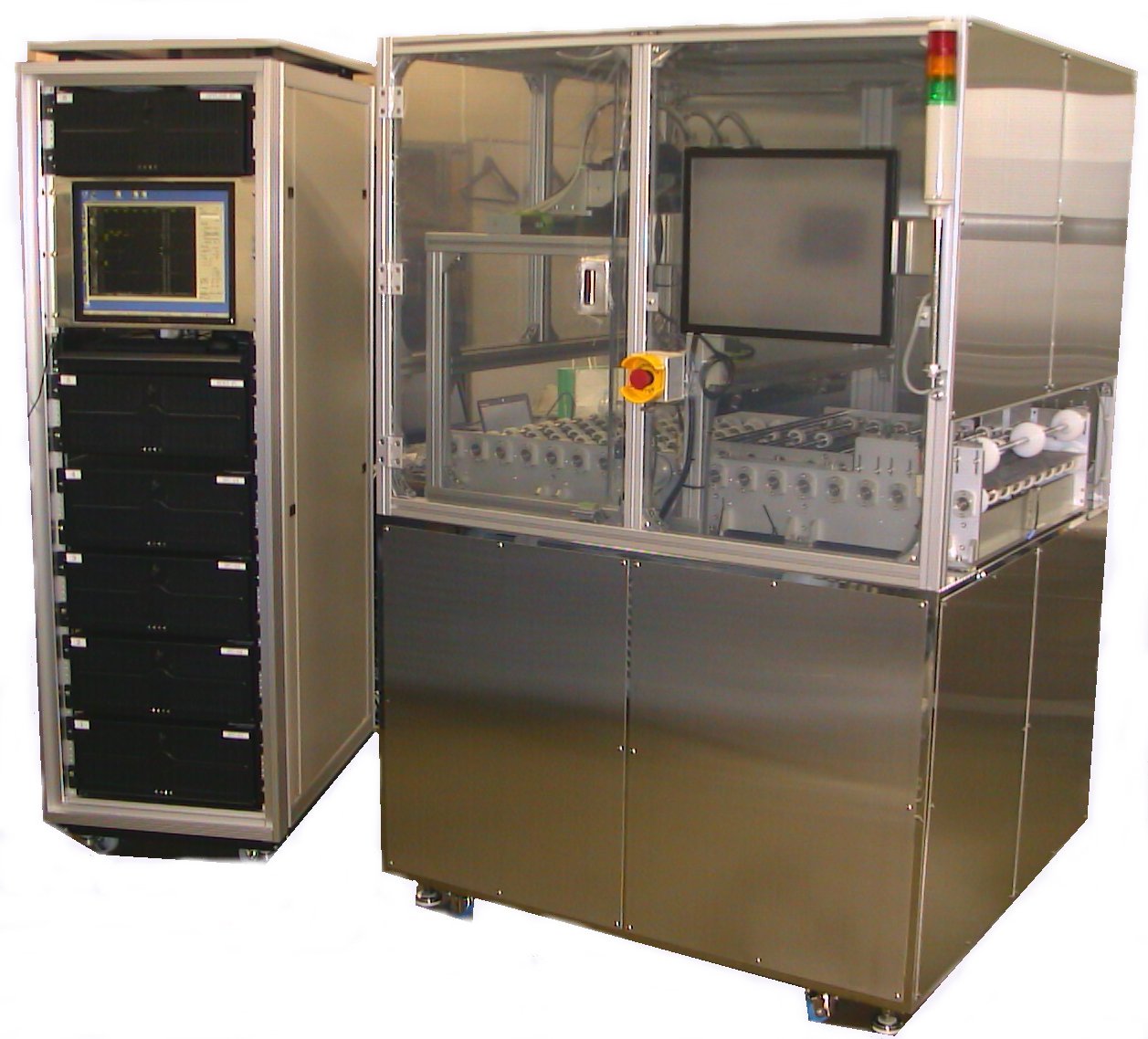

BGA、CSPなどのパッケージ基板の外観検査を高速・高精度におこなう光学式外観検査装置です。
パターンの断線・キズ、ショート、ピンホール、寸法不良などの欠陥をインラインで検査可能です。
|
|
 |
| |
■特徴 |
| |
・インライン検査が可能。
・CCDラインセンサカメラの採用により高速処理が実現。
・検査結果データと欠陥画像をリアルタイムに作成・保存します。
・検査結果はデータベース、Excelに対応可能です。
・オプションとして、ローダ／アンローダユニット追加可能です。
|
| |
■仕様 |
| |
基板サイズ |
300mm×300mm〜540mm〜630mm（カスタマイズ可） |
| 検査検査分解能 |
9μm／pix |
|
検査項目 |
パターンの断線・キズ、ショート、異物、変色、穴径、位置ズレ |
|
検査処理方法 |
CASデータ（DXFファイル）からのパターンマッチング |
|
検査タクト |
15sec／シート（540mm×630mm時） |
|
入力センサ |
16000画素CCDラインセンサ×4台 |
|
階調出力 |
256階調出力 |
|
|
|
| |
■検査画面例 |
| |

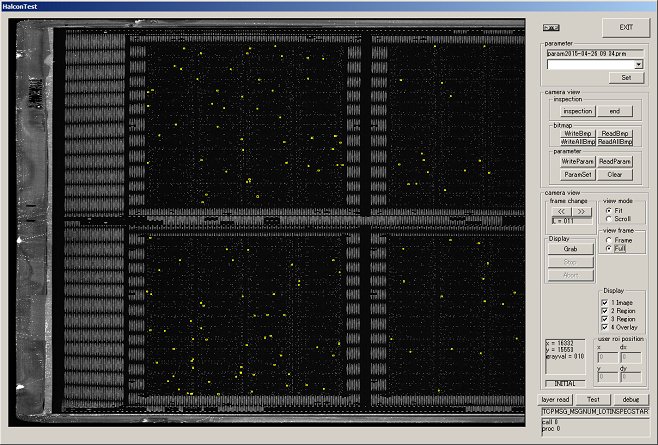

最新の検査結果を表示しています。
欠陥情報や欠陥画像の表示、検査枚数(良品・不良品枚数)なども表示。 |
|
|
| |
|
| |
|
|
|
|
|
 |
